Hátt dempandi einangrunargúmmíber (HDRB) fyrir byggingar, háar brýr eða önnur mannvirki

Hátt dempandi gúmmíber (HDR)er aSeismic einangrunOgOrka - dreifingartækisamþætta lóðrétt álag - legur, lárétt einangrun ogDemping Energy - dreifinguaðgerðir. Það er aðallega notað til skjálftaverndar mannvirkja eins og byggingar og brýr. Varan bætir orku - skilvirkni með því að bæta við háu - sameindaorku - sem dreifa efnum í náttúrulegt gúmmí, sem er umhverfisvænt, sem gerir kleift að dempunarhlutfallið nái 10%- 16%. Meðan þú hittir sömu vélrænu eiginleika og blý - kjarna legur, hafa HDR legur einnig yfirburða lágt - hitastig viðnám, með fullkominn klippustofn yfir 450%. Saman við lagskipt uppbyggingu stífra stálplata nær það stöðugu lóðrétta burðargetu og lárétta aflögunargetu. Varan á við um verkefni á skjálfta styrkleika svæðum 9 gráður eða lægri og alþjóðleg fjölskjálftasvæði.

Sérstaka dempingarformúlan er notuð til að dreifa lárétta titringsorku sem send er við jarðskjálfta. Þegar jarðskjálfti á sér stað er lóðréttur stuðningur veittur byggingunni, meðan öll lárétt orka er ekki send til hússins. Titringsorkunni er breytt í hitaorku og dreifist við endurgjaldshreyfingu skjálftabylgjna og dregur verulega úr eyðileggjandi áhrifum lárétta skjálftaafls á bygginguna.
1. Lóðrétt álag - legur:Lagskipta uppbyggingin sem myndast með því að vulkanisering multi - lag stífrað stálplötur og gúmmí veitir stöðugan lóðréttan stuðning. Hönnuð þjöppunarálag er 5-20MPa, sem fylgir hönnunarkröfum fyrir lóðrétta burðargetu sem tilgreindar eru í EN 1337-3, sem geta uppfyllt mismunandi kröfur álags.
2. Lárétt einangrun:Gúmmílagið gengst undir aflögun klippa við lárétta skjálftavirkni, sem nær út náttúrulega titringstímabil mannvirkisins (venjulega 1,5-3,0 sekúndur) til að forðast tíðnisviðið þar sem skjálftorka er einbeitt og dregur þannig úr skjálftaafli sem send er til yfirbyggingarinnar. Þetta er í samræmi við ákvæði um aðlögun tímabils fyrir einangruð mannvirki í ASCE 7 (USA).
3. Demping Energy - dreifingu:Hátt - Dempandi gúmmíefni dreifir skjálftaorku með innri núningi sameinda keðjur og hysteresisáhrif, með samsvarandi dempunarhlutfalli> 10%, á áhrifaríkan hátt stjórna burðarvirkni og hröðunarsvörun, sem uppfyllir orkuna - dreifingu kröfur um afköst fyrir einangrunartæki sem eru tilgreind í en 15129.

3.1 Tæknilegar breytur

3.2 ForskriftirHDR fyrir byggingar.

3.3, forskriftirHDR fyrir þjóðvegbrýr.
Vinsamlegast tengilinn okkar á blogginu er sem hér segir:

Hátt dempandi gúmmíbera (i) tegund hringlagae
Hátt dempandi gúmmíbera (ii) tegund hringlaga lögun
Hátt dempandi gúmmíber (i) Tegund rétthyrnd lögun
Hátt dempandi gúmmíberi (ii) tegund rétthyrnd lögun

1. með skipulagsformi:
a) Tegund I:Tenging ermabolta, með innbyggðum stálplötum á bæði efri og neðri hluta, hentugur fyrir hefðbundna uppsetningu.


b) Tegund II:Tenon tenging, án innbyggðs stálplötu neðst, og einfaldaðu byggingarferlið.


2. eftir lögun:
a) Hringlaga:Hentar fyrir samhverft stressuð mannvirki.
b) Rétthyrnd:Aðlagast að ósamhverfu álagi.
3.. Valreglur:
a) Hægt er að velja líkan og forskrift legsins beint í samræmi við hámarks hröðun svæðisins þar sem brúin (bygging osfrv.) Er staðsett. Að auki ætti að athuga lárétta stífni og hámarks klippa stofn valda legu til að uppfylla þjónustukröfur undir samsvarandi skjálftaöflum.
b) Velja skal leguna með viðeigandi tilfærslu í samræmi við spennu, hitastigsbreytileika og frávik byggingar.
c) Það ætti að uppfylla staðbundna stöðu kröfur raunverulegrar brú, byggingar og annarra mannvirkja. Ermar og akkerisboltar ættu að forðast að stangast á við burðarvirki - með stálstöngum.
d) Vegna munar á framleiðslu út frá aðlagandi snúningshorni θ og gúmmíhönnun klippa stuðull G, ættu brú og byggingarverkfræðingar að velja gerðir í samræmi við raunverulegar aðstæður hverrar brú til að hámarka burðarástreitu og þjónustuaðstæður, sem tryggja vöruaðgerðirnar eins og til stóð.

1.. Sameinar lóðrétta burðargetu, lárétta endurreisnarkraft og dempingu (orku frásog) í einu.
2.. Bærin hefur fullan hysteretic einkenni (álag - aflögunarferill) með verulegri orkudreifingu; Samsvarandi dempunarhlutfall er hátt og orka þess - dreifingargeta er betri en blý - kjarna legur. Það er laust við blýmengun og uppfyllir kröfur um umhverfisvænt einangrunarefni árið 15129.
3. Bætt gúmmíformúla, með samsvarandi dempunarhlutfall yfir 10%.
4. Lágt viðhalds- og stjórnunarkostnaður (engin þörf fyrir viðbótar dempunartæki); 30%minni að magni en blý - kjarna legur, auðvelda smíði, með yfirgripsmiklum kostnaðarlækkun um 20%-30%.
5. Lágmarks aflögun eftir afleiddan eftir meiriháttar jarðskjálfta, engin þörf fyrir skipti.
6. Yfirborð háa - dempunarlagsins er þakið gúmmí hlífðarlagi, sem hefur framúrskarandi andstæðingur - öldrunarafköst, sem verndar innra gúmmíið gegn ósoni og útfjólubláum geislum, sem leiðir til betri öldrunarviðnáms. Samsvarandi dempunarhlutfall lækkar um minna en 2% á 50 árum; Lítill viðhaldskostnaður, uppfyllir endingu kröfur EN 15129.
7. HDR hátt - Dempandi gúmmí hefur sterka aðlögunarhæfni umhverfis og lágt hitastigsfíkn, með stöðugan afköst í umhverfi - 50 gráðu til +60 gráðu, hentugur fyrir kulda og háhita svæði.
8. HDR High - dempandi gúmmí, sem náttúrulegt gúmmí, hefur yfirburða skriðafköst.
9. Umhverfisvæn og mengun - ókeypis.

1. R & D teymi:Kjarna R & D teymið samanstendur af nokkrum eldri verkfræðingum og hefur komið á fót iðnaði - háskólanum - Rannsóknarsamstarf við Huazhong vísinda- og tækniháskólann með því að einbeita sér að nýsköpun í einangrunarefni og mannvirkjum.
2. kjarnatækni:
a) Hátt - dempandi gúmmíformúla:Breytingartækni á nanóskala er notuð til að auka dempunarhlutfallið í 16% en viðhalda mýkt gúmmí. Árangursdempun er <5% eftir 500.000 þreytupróf.
b) Lagskipt hagræðing:Endanleg eftirlíkingartækni er notuð til að hámarka þykktarhlutfall stálplata og gúmmílags og eykur einsleitni lóðréttrar burðargetu um 20%.
c) Kraftmikil árangursreglugerð:Hitastig - bætt formúlu er þróað, með lárétta stífni sveiflum minna en eða jafnt og 8% í umhverfi -40 gráðu til +60 gráðu og uppfyllir þarfir öfgafullra loftslagssvæða.
3. Tilraunaaðstaða:Búin með 4000KN þrýstiprófunarvélum, 3M × 3M hristing borð, há og lág - hitastigshólf, og annar búnaður, sem getur sjálfstætt lokið prófum samkvæmt stöðlum eins og GB/T 20688, EN 1337, EN 15129 og ASCE 7-22.
4. Staðlar Fylgni:
ISO Standard: ISO22762,Teygjanlegt seismic - verndareinangra;
Innlend: GB 20688,Gúmmí legur
JT/T 842;Hátt dempandi skjálfta einangrunargúmmíbera fyrir þjóðvegbrýr.
                   JG/T 118-2018Skjálfta einangruð gúmmíbera fyrir byggingar
Evrópusamur: EN 1337-1/-3/-5Burðarvirki (hönnun og prófun á burðarvirkjum),
                EN 15129Andstæðingur - skjálftatækja (árangurskröfur fyrir einangrunartæki);
American:ASCE 7-2022,Lágmarks hönnunarálag og tilheyrandi viðmiðanir fyrir byggingu og önnur mannvirki.
                 FEMA P2082-2020 mælti NEHRP með skjálftaákvæði fyrir nýbyggingar og önnur mannvirki.
FEMA P-2010Mælt er með valkostum til að bæta byggða umhverfi fyrir endurupptöku og endurbyggingu og bata tíma (leiðbeiningar um mat á einangrunarkerfi).

1. gæðakerfi:Löggilt af ISO 9001: 2015 gæðastjórnunarkerfi, stofnað að fullu - ferli rekjanleikakerfi frá hráefni til fullunninna vara. Hver hópur af vörum er festur með einstökum gæðakóða.
2.. Stjórnun ferla:
a) Skoðun hráefnis:100% skoðun á gúmmíhreinleika, styrkleika stálplata og öðrum vísbendingum. Birgjar verða að uppfylla ISO 14001 umhverfisstaðla.
b) Eftirlit með framleiðslu:Að nota fullkomlega sjálfvirka framleiðslulínu með vulkaniseringu, með raunverulegri - tíma eftirlit með hitastigi (± 1 gráðu villa) og þrýstingur (± 0,1MPa villa) til að tryggja samræmda vulkaniseringu.
c) fullunnin vörupróf:Hver leggur gengst undir lóðrétta burðargetu, lárétta klippingu og dempunarhlutfallspróf. Aðeins vörur með 100% framhjáhlutfall geta skilið eftir verksmiðjuna.
3.. Stöðug framför:Að koma á gæðagagnagrunni og greina gallahlutfall með 6σ stjórnunaraðferðum. Stýrt hefur verið um galla í vöru undir 0,03% undanfarin þrjú ár.

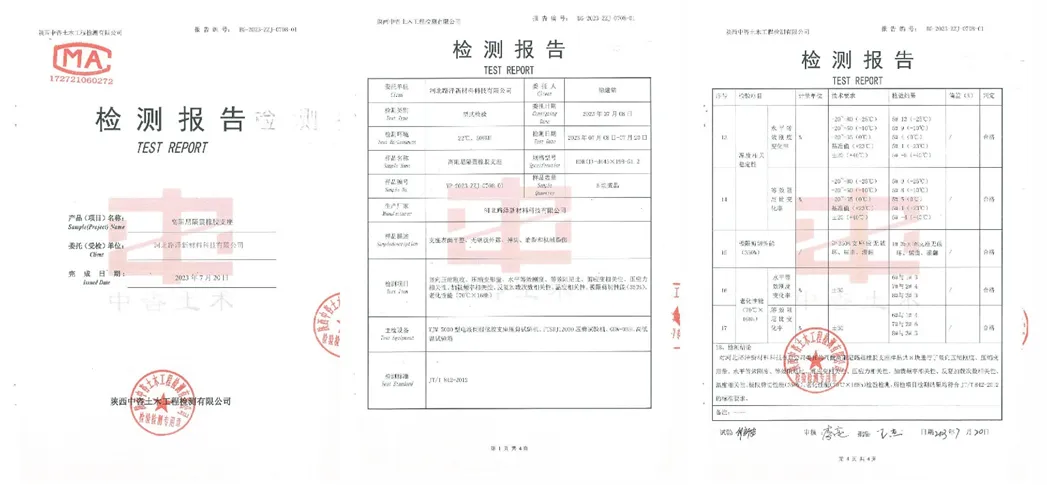

4.. Skoðunarskýrslur


1. Bridge Engineering:Hentar fyrir geislabrýr, snúru - dvöldu brýr osfrv., Með því að draga úr skjálftasvörun bryggju og koma í veg fyrir að geisla fallandi slys. Sem dæmi má nefna að Penang Second Bridge samþykkir HDR legur, í samræmi við EN 1337-5 brúarbragða forskriftir og staðið með góðum árangri 7,5 jarðskjálfta að stærð.
2. Byggingarvirki:High - Rise byggingar, sjúkrahús, flugvellir og aðrar byggingar með miklar öryggiskröfur og draga úr efstu hröðuninni í 1/3 - 1/5 af upprunalegu gildi. Peking Daxing Alþjóðaflugvöllurinn samþykkir einangrunartækni millilandamanna og notar þúsundir hágæða legur og uppfyllir skjálftahönnunarkröfur ASCE 7-22.
3.. Iðnaðar- og sérstakar byggingar:Efnafræðilegar plöntur, fornar byggingar o.s.frv., Verndar öryggi búnaðar og útvíkkun á byggingarþjónustulífi.

1. Uppsetningarstaðir:
a) Flatneskjuvilla grunnyfirborðsins skal vera minni en eða jafnt og 2mm og innbyggða stálplötan skal vera í takt við boltaholin í legunni.
b) Fyrir rennibrautir verður rennibrautin að vera í samræmi við aðal tilfærsluna og núningstuðullinn skal vera minni en eða jafnt og 0,03, í samræmi við uppsetningarnákvæmni staðla EN 1337-2.
c) Festing skal gerð með þyngdarafl eða þrýstingsbifreið. Boltar skal hert eftir styrk sem ekki var - rýrnun epoxý steypuhræra uppfyllir staðalinn.
2. Viðmiðunarleiðbeiningar:
A) Regluleg skoðun: Hreinsið yfirborðið mánaðarlega, skoðið tilfærslu og þéttleika bolta ársfjórðungslega og gerið yfirgripsmikil árangursprófun árlega, vísað til viðhaldsferils FEMA P-2010.
b) Anti - Tæringarmeðferð: Notaðu olíu á málmíhluti annað hvert ár til að forðast ryð sem hefur áhrif á afköst.
c) Viðmiðunarviðmið: Skipt er þegar gúmmí sprungudýpt> 2mm, ryð svæði stálplötunnar> 10%, eða samsvarandi dempunarhlutfall lækkar> 20%.

1. Ráðleggingar um val:
a) Veldu líkön í samræmi við skjálftabreytur, burðarvirki og tilfærslukröfur til að forðast ofhleðslu. Fyrir ESB verkefni er þörf á frekari sannprófun á afkomuvísum í þreytu í EN 1337-4.
b) lengd einnar samfellds geislaeiningar ætti ekki að fara yfir 200 m, með minna en eða jafnt og 6 spannar; Annars ætti að bæta við viðbótar rennibrautum.
2.. Kröfur um byggingu:
a) Forðastu að skemma gúmmí með háu hitastigi við suðu. Anti - Ryðmeðferð skal gerð eftir suðu, í samræmi við bandarísku AISC 360 stálbyggingu suðu forskriftir.
b) Gakktu úr skugga um að legjan stangist ekki á við byggingarstálstangir við uppsetningu. Staða ermarinnar skal forðast aðalstöng.
3. Umhverfi og öryggi:
a) Það er bannað að beita ætandi efnum á burðaryfirborðinu og forðast langa - uppsöfnun vatns.
b) Fagleg skoðun er nauðsynleg eftir jarðskjálfta. Ef aflögun leifar> 5% af tilfærslu hönnunar skal fara í stað mats og vísa til Post - Matsferli hörmungar í FEMA P-2010.

1. Penang Second Bridge:Fyrsta stóra - mælikvarðinn á HDR legum í brú um allan heim, í samræmi við EN 1337-5 staðla, standast með góðum árangri jarðskjálfta að stærð 7,5.
2.. Peking Daxing alþjóðaflugvöllur:Að tileinka sér einangrunartækni fyrir millilaga, með því að nota þúsundir hára - dempunar legur, uppfylla skjálfta kröfur ASCE 7-22, sem dregur verulega úr áhrifum titrings lestar.
3.. San Francisco læknastöð:Að tileinka sér HDR með kerfi sem er í samræmi við FEMA P-2090 og tryggir eðlilega notkun mikilvægra lækningatækja við jarðskjálfta.

1. Ábyrgðartímabil:Venjulega 5 ár; Fyrir alþjóðleg verkefni er hægt að víkka það út í 10 ár samkvæmt EN 15129 kröfum.
2. Tæknilegur stuðningur:Veittu 24 - klukkustunda ráðgjöf á netinu, svaraðu þjónustubeiðnum á staðnum innan 8 klukkustunda og aðstoða við að ljúka vottunarskjölum fyrir evrópska og ameríska staðla.
3.. Reglulegar heimsóknir:Veittu fjarstýringarþjónustu ársfjórðungslega og háttsemi á - skoðunum á vefnum árlega, með gögnum sem fylgja eftirlits forskriftunum í EN 1337-7.
